交换机堆叠（Switch Stacking）是一种在现代网络中广泛使用的技术，旨在将多台支持堆叠功能的交换机通过专用的连接方式组合成一个逻辑单元。堆叠的交换机在功能上如同单一的设备，从而简化了管理，提升了网络的扩展性、灵活性和可靠性交换机堆叠（Switch Stacking）是一种在现代网络中广泛使用的技术，旨在将多台支持堆叠功能的交换机通过专用的连接方式组合成一个逻辑单元。堆叠的交换机在功能上如同单一的设备，从而简化了管理，提升了网络的扩展性、灵活性和可靠性。

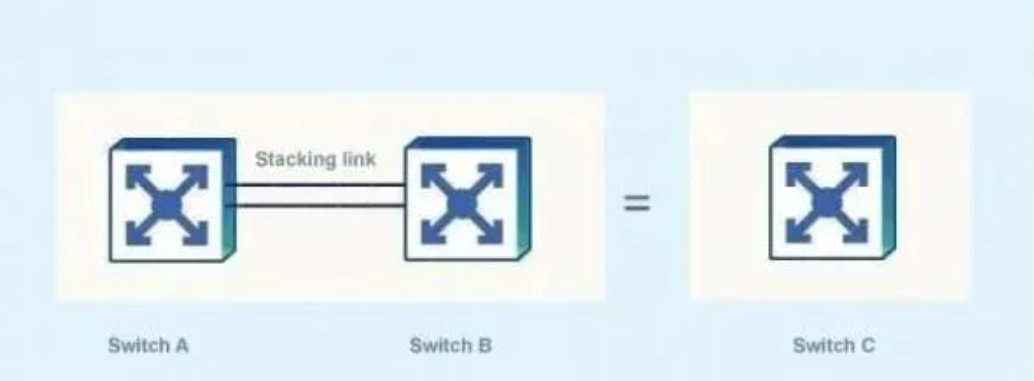

交换机堆叠是通过物理连接（如堆叠电缆、光纤模块等）将多台支持堆叠的交换机连接起来，使这些设备在逻辑上表现为一个单一的设备。通过堆叠，用户可以集中管理和配置多台交换机，从而减少运维复杂性，提高管理效率。
堆叠的优势：
统一管理： 多台堆叠交换机只需通过一个主交换机（Stack Master）进行管理。
高扩展性： 可以根据需求增加或减少堆叠交换机，灵活应对网络规模变化。
高可靠性： 即使堆叠链路出现故障，其他交换机仍能继续工作。
增强带宽： 堆叠后设备共享资源，可以显著提升网络吞吐量。

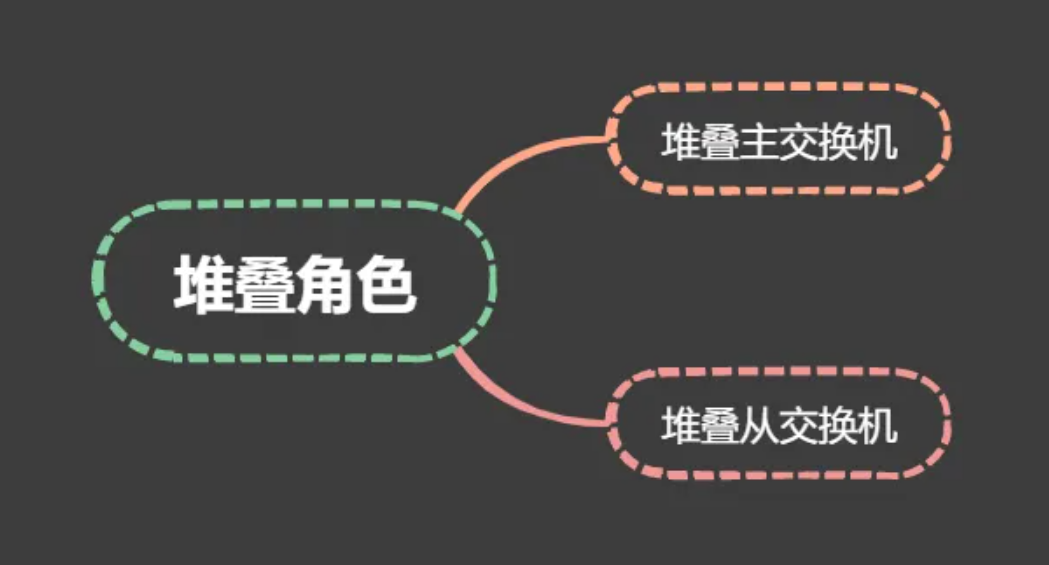

堆叠中的交换机分为两种主要角色：
堆叠主交换机（Stack Master）：
负责整个堆叠系统的管理与配置，保存堆叠的运行配置文件。
在堆叠中，只有主交换机可以接受外部管理请求（如SSH登录）。
堆叠从交换机（Stack Slave）：
按照主交换机的指令工作，参与数据转发和协同任务。
如果主交换机发生故障，系统会自动选举新的主交换机，从而确保网络的正常运行。
物理连接
堆叠交换机之间通过以下方式物理连接：
DAC线缆（Direct Attach Copper）： 短距离堆叠的理想选择。
光模块与光纤： 用于实现长距离堆叠。
专用堆叠电缆： 某些品牌的交换机提供专门设计的高性能堆叠线缆。
堆叠系统的特性
逻辑单一性： 整个堆叠系统对外表现为一个逻辑设备，拥有一个管理IP地址。
故障切换： 当主交换机故障时，从交换机会自动接管，维持网络服务。
数量限制： 不同厂商和型号的交换机对堆叠设备数量有不同限制。例如，FS S3900系列交换机支持最多6台堆叠。
交换机堆叠通常采用两种典型的拓扑结构：
链式拓扑（Chain Topology）
交换机按线性方式连接，第一台与最后一台交换机无需连接。
优点： 适用于较远距离的堆叠。
缺点： 如果链路中某处发生故障，堆叠系统可能会分裂，影响部分网络的正常运行。
环形拓扑（Ring Topology）
第一台和最后一台交换机通过堆叠线缆物理连接，形成闭环。
优点： 提供更高的可靠性。如果某个堆叠链路故障，系统会自动切换为链式拓扑，维持正常运行。
缺点： 对连接线缆的距离要求较高，不适用于超远距离堆叠。
环形拓扑在可靠性方面优于链式拓扑，但链式拓扑更适合需要跨较大物理范围的场景。

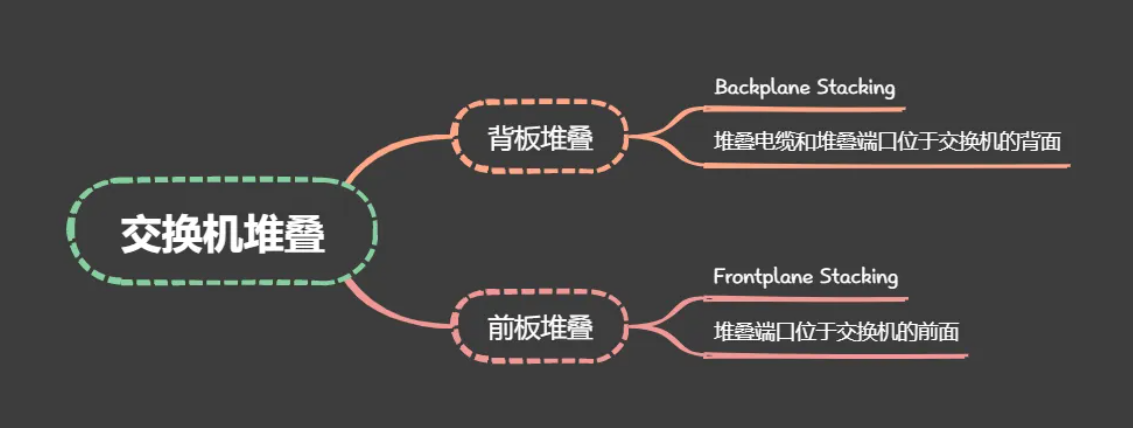

根据堆叠技术的实现方式，堆叠可分为两种主要类型：背板堆叠（Backplane Stacking）和前板堆叠（Frontplane Stacking）。这两种技术在实现方式和应用场景上有所不同。
背板堆叠（Backplane Stacking）
背板堆叠是指堆叠电缆和堆叠端口位于交换机的背面，通过专用接口和线缆将多台交换机直接连接在一起。这种方式通常是为高性能堆叠而设计，能够提供更高的带宽和更低的延迟。
特点：
高带宽支持： 背板堆叠通常可以实现每秒几十到几百Gbps的堆叠带宽，满足大规模网络流量的需求。
专用设计： 背板堆叠使用专用堆叠端口和线缆，兼容性较高，但局限于同厂商同系列的设备。
易于安装： 堆叠电缆直接插入交换机背部，物理连接简单清晰。
应用场景：
数据中心： 背板堆叠在数据中心的接入层和汇聚层网络中十分常见，因其高性能和高可靠性。
企业核心网络： 需要高吞吐量和低延迟的场景。
前板堆叠（Frontplane Stacking）
前板堆叠是指堆叠端口位于交换机的前面，堆叠通过设备的前置接口进行连接。通常，这些接口既可用于堆叠，也可用于普通数据传输，增加了设备的灵活性。
特点：
灵活性强： 前板堆叠可以通过普通以太网接口（如SFP/SFP+端口）实现，用户可以选择不同的线缆（如DAC线缆或光模块+光纤）。
带宽受限： 堆叠带宽通常取决于前置接口的性能，例如10Gbps或25Gbps。
距离适应性好： 使用光纤时，前板堆叠支持更长的物理连接距离（可达几公里）。
应用场景：
分支机构网络： 对带宽需求相对较低且物理位置分散的场景。
校园网络： 在大范围内部署的接入交换机堆叠。
配置交换机堆叠的步骤通常如下：
步骤 1：物理连接
在断电状态下，使用DAC线缆、光模块或堆叠电缆连接所有堆叠交换机。
确保堆叠设备数量未超过厂商限制。
步骤 2：配置堆叠参数
为每台交换机配置堆叠成员ID、优先级等参数，确保主交换机优先级最高。
配置完成后，保存设置。
步骤 3：启动堆叠
重启所有堆叠交换机。
系统会自动选举主交换机，并完成角色分配。
步骤 4：验证堆叠
登录主交换机，通过管理接口检查堆叠状态和端口信息，确保所有设备已加入堆叠。
交换机堆叠与其他技术的对比
1. 堆叠 vs. MLAG（多机架链路聚合）
堆叠： 简单易用，适合企业接入层网络。
MLAG： 需要更多配置，但支持更大的扩展性，常用于数据中心接入层。
2. 堆叠 vs. 级联（Cascading）
堆叠： 逻辑统一管理，适合同厂商同型号的设备。
级联： 使用上没有厂商限制，但设备需单独配置，管理较复杂。
3. 堆叠 vs. 集群（Clustering）
堆叠： 通常需要专用堆叠线缆，数量受限。
集群： 可以使用标准以太网连接，适合远距离设备的逻辑管理。
4. 堆叠 vs. 上行端口（Uplink）
堆叠： 通过物理堆叠线缆实现更高带宽的设备聚合。
上行端口： 用于连接至上级设备，适合跨厂商连接。
注意事项：
1、软件与固件版本一致性
无论你的网络中已经运行了1台还是7台交换机，要进行堆叠，确保所有交换机的软件和固件版本完全一致是首要任务。
在堆叠前，将新交换机临时接入网络并分配一个临时IP地址，然后根据需要升级或降级其软件和固件版本，使其与现有堆叠设备匹配。
2、基础选择器（Base Selector）配置
在堆叠配置中，只有一台交换机应作为堆叠“主机”（Master Switch），其基础选择器需要被正确配置：
默认规则：
物理堆叠中的顶层交换机通常默认作为主机。检查堆叠端口下方的基础选择器，确保它被设置为“Base”。
避免多主冲突：
如果多个交换机被意外设置为主机，会导致堆叠故障。因此，在连接前应仔细检查所有设备的基础选择器状态。
3、堆叠物理连接
堆叠的物理连接方式因具体场景而异，但以下原则需遵守：
新加入堆叠：
如果已有堆叠存在，断开堆叠最底部的交换机连接，将新交换机连接到堆叠的最后一个交换机和最顶层交换机，形成闭环。
使用默认1.5米的堆叠电缆。如果距离较远，可订购最长5米的电缆。
全新堆叠：
使用原装堆叠电缆将交换机连接成环形结构。确保使用了两根堆叠电缆完成“堆叠环”，这样可以实现冗余和高可用性。
4、堆叠IP地址配置
首次将独立交换机转变为堆叠成员时，需要调整IP地址配置：
现象：
当交换机成功加入堆叠后，其原先的IP地址将停止响应。
解决方法：
使用串口控制台连接交换机，并将交换机的IP地址移动到堆叠IP地址字段，同时清空（设置为0.0.0.0）原有的交换机IP地址。
5、用户名与密码配置
堆叠完成后，交换机的用户名和密码通常会恢复为出厂默认值：
默认设置：
默认用户名：RW
默认密码：无密码
重新配置：
如果需要，重新设置堆叠的用户名和密码：
通过上述命令，可以分别配置不同用途的密码。
6、潜在问题与解决方法
尽管堆叠配置相对简单，但忽视细节可能引发一系列问题：
版本不匹配：
未对软件和固件版本进行一致性检查可能导致设备无法正常堆叠。解决方法是升级或降级版本，确保一致。
基础选择器冲突：
多台设备被设置为“Base”会导致堆叠中断。检查每台设备的选择器，确保只有一台为主机。
电缆丢失：
如果缺失堆叠原装电缆，可以联系厂商重新订购，以确保环形堆叠的完成。
交换机堆叠是一项增强网络性能和管理效率的关键技术，但成功配置堆叠需要精心规划和操作。通过确保版本一致性、正确设置基础选择器、规范物理连接以及适当调整IP地址与密码配置，可以避免潜在问题并实现高效的堆叠网络管理。牢记这些技巧，能够帮助你在实际部署中快速而顺利地完成交换机堆叠操作。
