电梯五方对讲布线方法

电梯五方对讲系统布线主要有总线制和分线制两种方式：

• 总线制：使用一根4芯屏蔽线，由消防控制室五方对讲主机引线串联至每个电梯机房的电梯控制柜。这种布线方式优点是布线简单，节省线材。

• 分线制：各对讲分机分别与主机单独连接，线路相对独立。这种方式的优点是信号稳定，但布线较为复杂，需要更多的线材。

电梯五方对讲工作原理

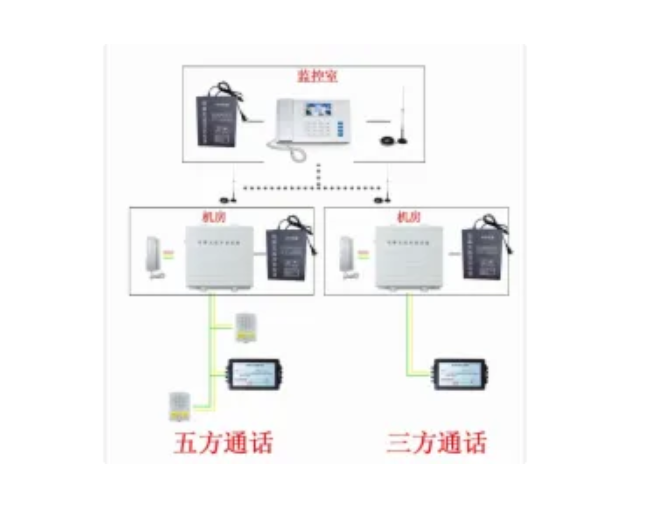

电梯五方对讲系统包括轿厢、机房、轿顶、底坑和监控中心等五个位置的对讲设备。其工作原理如下：

1. 乘客或维修人员在任一位置按下呼叫按钮，呼叫信号通过布线传输到对讲主机。

2. 对讲主机接收到呼叫信号后，将呼叫请求发送给相应的对讲分机。

3. 对讲分机接收到呼叫请求后，自动开启话筒和扬声器，与呼叫方建立语音通话连接。

4. 双方进行语音通话，交流信息。

5. 通话结束后，通过挂断按钮或自动挂断机制结束通话。

电梯五方对讲布线注意事项

1. 线材选择：通常使用PVC护套屏蔽软电缆，如RVVP4×1.0或RVVP2×1.0，具有良好的绝缘性能和抗干扰能力。根据布线距离选择合适的线径，如1000米以下距离推荐0.5mm²，3000米以内推荐0.75mm²。

2. 布线距离：电梯机房到监控中心的最远布线距离通常不能超过2km。

3. 预留线缆长度：监控中心和电梯机房预留的通讯线需在到达对讲主机或控制柜后，再多预留2米以上的线缆。

4. 线路敷设：线缆应沿电梯井道内壁或专用线槽敷设，避免与电梯动力线路和其他强电线路平行敷设，以减少电磁干扰。

5. 检测要求：布线完成后需进行检测，绝缘表测量接地线对各线间阻值应在0.02MΩ以上，万用表测量交流电压档感应电压在48V以内。

6. 设备安装：各对讲设备应安装在干燥、通风良好且便于操作的位置，轿顶和底坑设备需做好防水措施。

综上,为五方对讲的原理与布线及注意事项。
