使用ACL实现：拒绝192.168.1.24-30每天8：00到18：00这个网段IP地址访问internet

这是一个非常典型的基于时间的ACL访问控制案例。

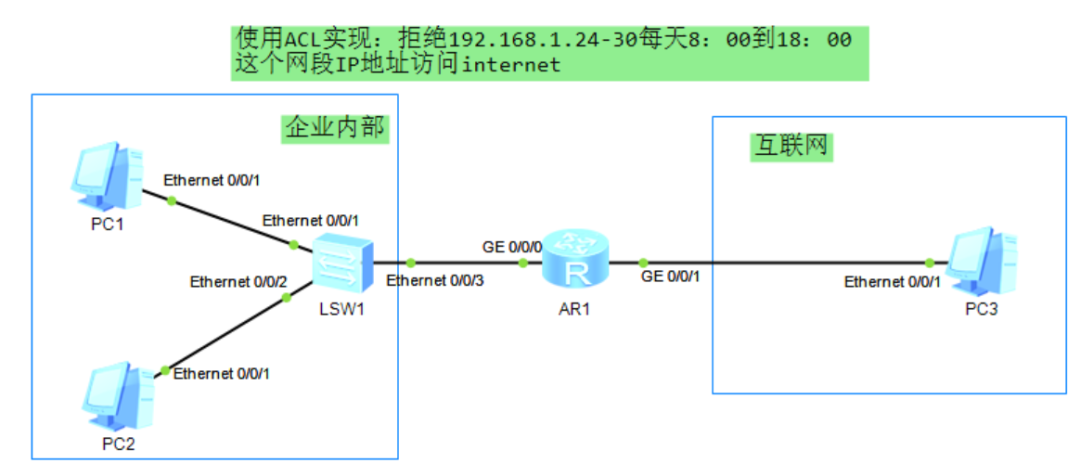

第一步：绘制网络拓扑图

为了清晰地分析问题，我们假设一个标准的企业网络拓扑。华为交换机作为核心或接入设备，连接着内部网络和出口路由器。

拓扑说明：

1. 内部网络：包含需要被控制的IP网段 192.168.1.0/24。我们的目标主机 192.168.1.24 到 192.168.1.30 就在这个网段中。
2. 核心交换机：我们使用一台华为交换机S3700，ACL将在这里配置和应用。这是实施控制策略的最佳位置。
3. 出口路由器：连接内部网络和Internet的网关设备。交换机将过滤后的流量转发给它。
4. 流量路径：当 192.168.1.24 的用户访问Internet时，流量会先经过核心交换机，再到达路由器。因此我们在交换机上配置ACL来拦截这部分流量。

先做基础配置：

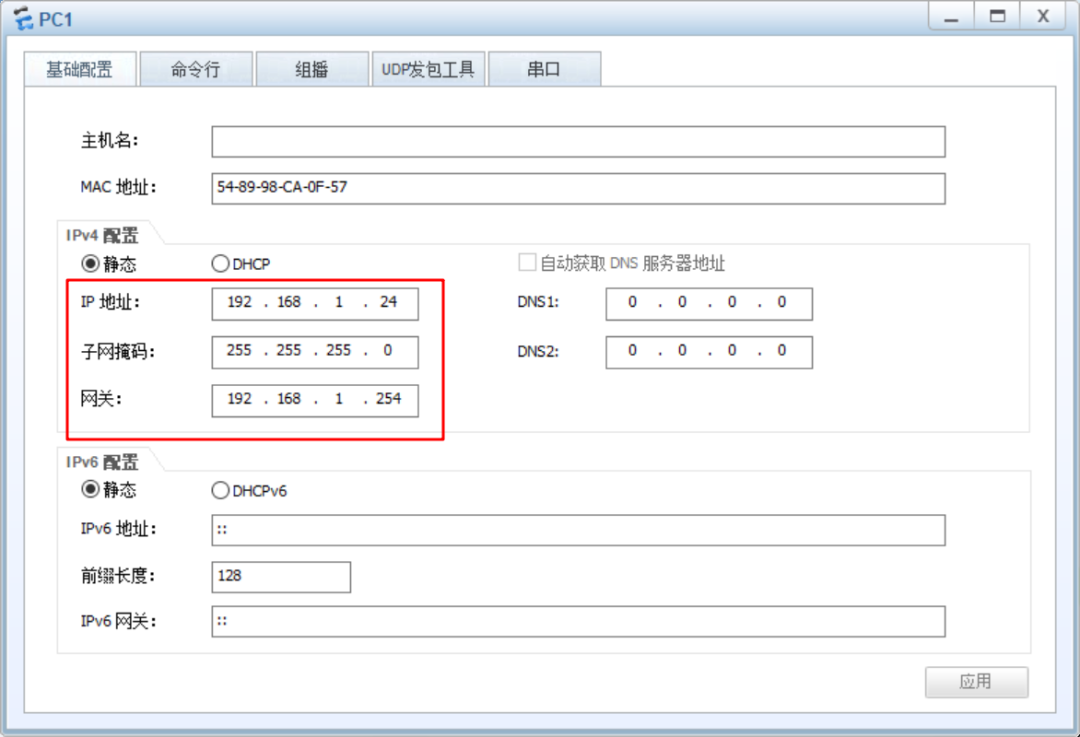

PC1：

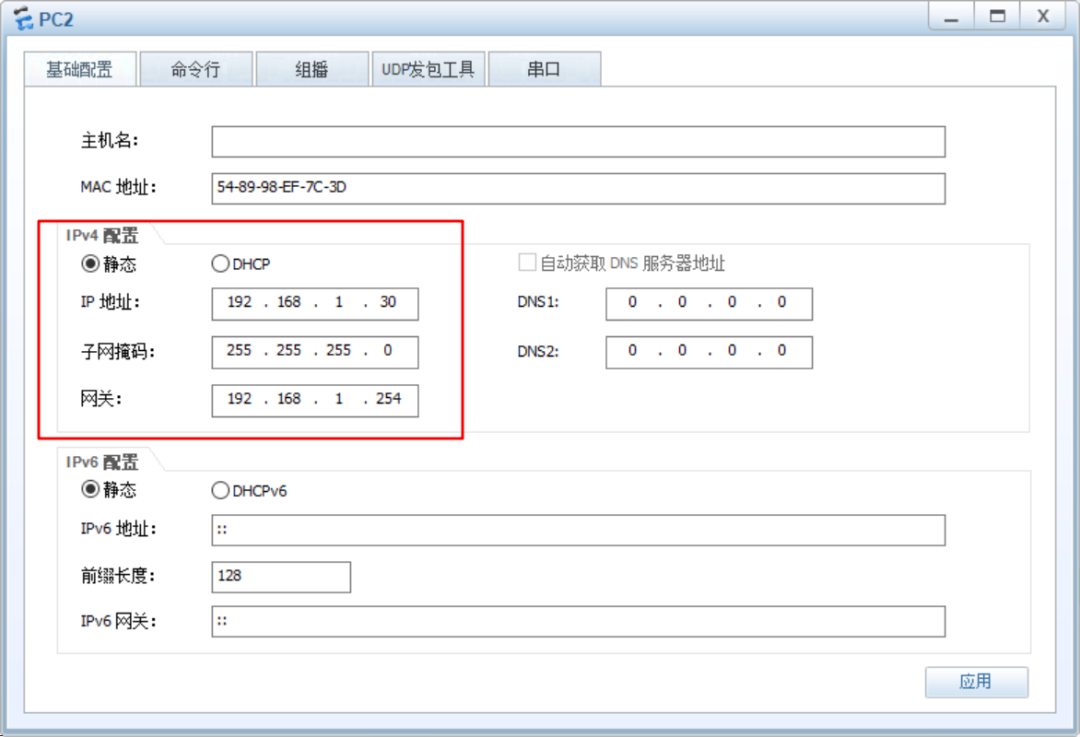

PC2:

路由器： 配置0口和1口的ip地址

[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 200.200.200.254 24
[Huawei-GigabitEthernet0/0/1]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24

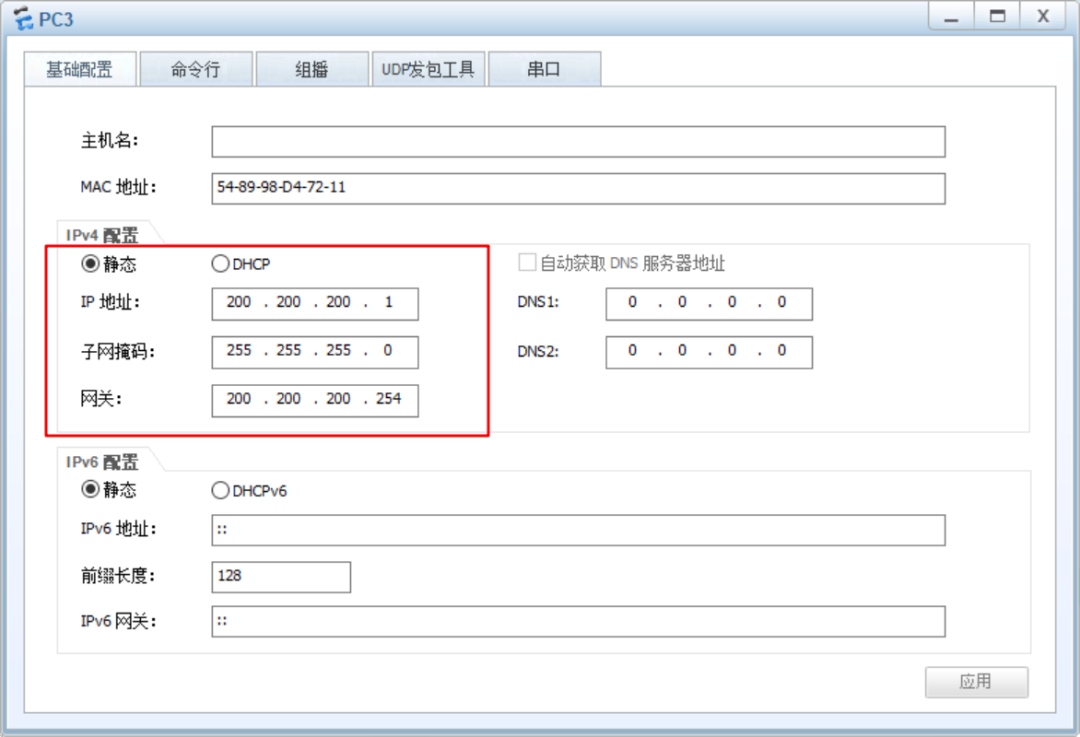

PC3:

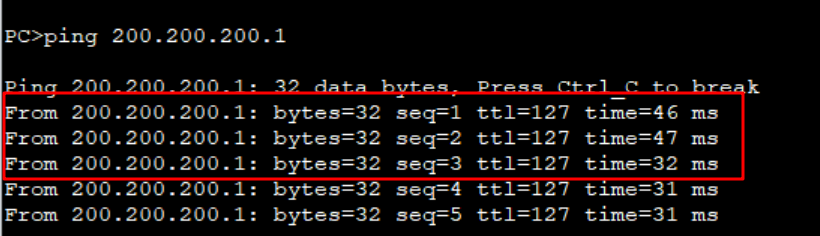

配置完成后，用PC1 ping PC3，可以通

第二步：需求分析

动作：拒绝（deny）

第三步：配置命令与步骤讲解

在华为交换机上的配置步骤如下：

1. 创建时间段（time-range）

首先，我们需要定义一个周期性的时间段，命名为 WORKING-HOURS。

<HUAWEI> system-view
[HUAWEI] time-range WORKING-HOURS 08:00 to 18:00 daily

• time-range WORKING-HOURS：创建一个名为 WORKING-HOURS 的时间段。
• 08:00 to 18:00 daily：设置时间范围为每天的8点到18点。

2. 创建高级ACL

使用基本ACL（2000-2999）通常只匹配源IP，而我们需要匹配源IP并在出方向应用，高级ACL（3000-3999）更为灵活。

[HUAWEI] acl 3001
[HUAWEI-acl-adv-3001] rule 5 deny ip source 192.168.1.24 0.0.0.7 time-range WORKING-HOURS
[HUAWEI-acl-adv-3001] rule 10 permit ip
[HUAWEI-acl-adv-3001] quit

• acl 3001：进入编号为3001的高级ACL视图。
• rule 5 deny ip source 192.168.1.24 0.0.0.7：
• rule 5：设置规则的序号为5（步长默认为5，便于插入新规则）。
• deny：动作是拒绝。
• ip：匹配所有IP协议（包括TCP、UDP、ICMP等，即所有网络流量）。
• source 192.168.1.24 0.0.0.7：匹配源IP地址。这里的 0.0.0.7 是反掩码（wildcard），类似于子网掩码的反码。0.0.0.7 换算成二进制是 00000111，表示前29位必须严格匹配，最后3位可以变化。这正好覆盖了 192.168.1.24 到 192.168.1.31 的IP范围（共8个IP）。虽然比需求多了一个.31，但这是最简洁的写法。如果需要精确匹配24-30，需要使用多条规则，实践中通常采用这个小范围超出的写法。
• time-range WORKING-HOURS：关键配置！这条规则只在WORKING-HOURS时间段生效。
• rule 10 permit ip：允许所有其他IP流量。**ACL默认隐含deny all**，如果没有这条规则，所有其他IP流量（包括其他网段访问Internet）在指定时间段内也会被拒绝。

3. 在接口上应用ACL（策略方向）

根据拓扑图，我们需要在连接出口路由器的接口上，出方向（outbound） 应用此ACL。

[HUAWEI] interface Ethernet 0/0/3   # 假设这是连接路由器的接口
[HUAWEI-Ethernet0/0/3] traffic-filter outbound acl 3001
[HUAWEI-Ethernet0/0/3] quit

• interface Ethernet 0/0/3：进入连接路由器的接口视图。
• traffic-filter outbound acl 3001：将ACL 3001应用于该接口的出方向。这意味着从内部网络去往路由器的流量会经过ACL 3001的检查。

为什么是出方向？

• 出方向（Outbound）：流量从交换机发出到路由器时进行过滤。这是我们想要控制的数据包的路径。
• 入方向（Inbound）：是流量从路由器进入交换机时进行过滤，不适合本需求。

第四步：验证配置

配置完成后，请使用以下命令进行验证：

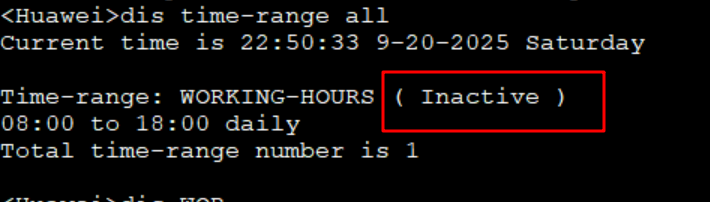

1. 检查时间段状态：

[HUAWEI] display time-range all

查看 WORKING-HOURS 的状态是否为 Active（在当前时间范围内）或 Inactive（不在时间范围内）。

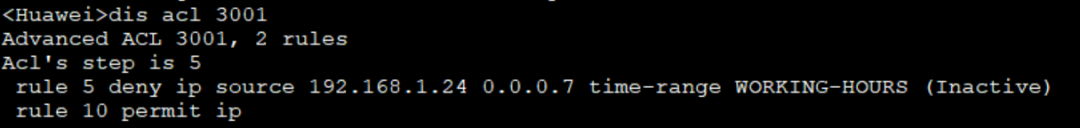

2.检查ACL配置：

[HUAWEI] display acl 3001

确认规则是否正确配置。

3. 测试：
   在 192.168.1.24 主机上，在8:00到18:00期间尝试ping一个公网IP（如200.200.200.1），应该无法ping通。
   在18:00之后或8:00之前尝试，可以ping通。

总结与注意事项

通过以上步骤，你就可以在华为交换机上成功实现基于时间的精细访问控制了。
