机房精密空调的“上送风”和“下送风”是两种最基本、也是最容易混淆的气流组织方式。

1、一句话看懂原理

• 下送风：冷风像“泉水”从地板下涌上来，先冷却设备，再“头顶”回空调——与热气自然上升同向，效率高。

• 上送风：冷风像“淋浴”从天花板往下洒，先与室内空气混合，再进入设备——易短路，需额外组织气流。

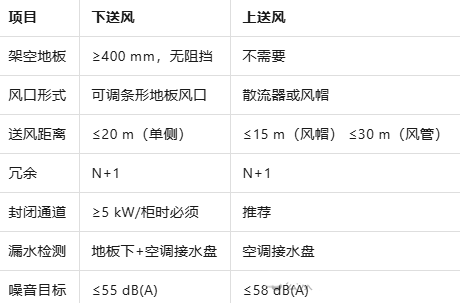

2、优缺点对照表

3、选型决策

3.1先看“地板条件”

   ‑ 有架空地板且净空≥300 mm → 直接考虑下送风

   ‑ 没有地板或净空<300 mm → 只能选上送风

3.2再看“热密度/机柜功率”

   ‑ 单机柜≥5 kW 或整体≥500 W/m² → 下送风优先，必要时加“封闭冷通道”或“列间空调”

   ‑ 机柜功率低、布局分散 → 上送风即可，注意风帽或风管不要过长

3.3最后看“送风距离”

   ‑ 下送风单侧超过20 m，应在远端加“增压风机”或改用列间空调

   ‑ 上送风若>15 m 必须接风管，并校核75 Pa 静压余量

4、设计落地 8 条硬核规范

4.1地板下送风高度：≥300 mm（规范最低），建议 400 mm 以上，防止线槽、消防管占空间

4.2地板出风口风速：≤3 m/s，避免扬尘；开孔率≈25 % 可调节百叶最佳

4.3回风口位置：下送风→天花板或机柜顶部回风；上送风→空调前回风或侧墙高位回风

4.4冷热通道：高密机房必须封闭冷通道，避免“冷热气流谈恋爱”

4.5冗余：N+1 起步，关键机房 N+2；计算总负荷后至少留 15 % 冷量余量

4.6机柜与空调距离：下送风列级空调距机柜前端≤1.5 m；上送风风管末端距机柜≤2 m

4.7过滤：机组本身初中效，地板下风道内建议再加一道尼龙滤网，减少灰尘

4.8水患防护：地板下加装漏水检测绳+围堰；上送风机组接水盘需双浮球+报警

5、常见误区提醒

• “小机房省钱就用地送风”——若地板低于 250 mm，反而送不动，不如上送风+风帽。

• “上送风管想拉多长就拉多长”——超过 30 m 不增压，末端直接没风。

• “买了下送风机组却铺地毯”——地毯会堵孔板，风量瞬间腰斩。

• “UPS 配电区也共用下送风”——UPS 发热量小，独立上送风即可，避免地板下管线打架。

6、一张清单带走
